Hahn Color Gießharz EPOX (A+B)
Artikelnummer: HAHNCOLOREPOX_129 HAHNCOLOREPOX_1290 HAHNCOLOREPOX_645 Variante wählen.png?66c64b71)
_(1).png?66c64c40)
Detaillierte Produktbeschreibung
Hahn Color Gießharz EPOX (A+B)
Das reine Gieß-Epoxidharz zur Herstellung von transparenten Abgüssen, Gieß-Tischen, oder Werbungsgegenständen. Weiter wird es auch beim Modellbau genutzt. Es eignet sich zum Abguss von der Stärke bis zu 6 cm.

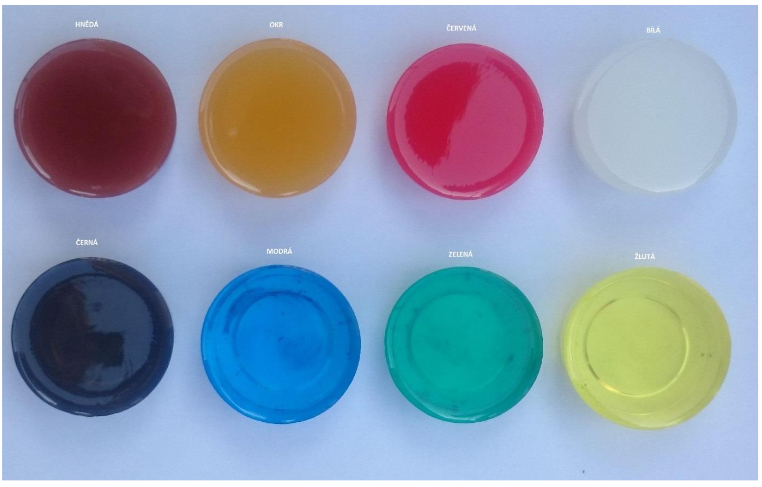

Möglichkeiten von Farbeinmischung durch Pigmente
Verarbeitung
1 Liter vermischtes Epoxidharz entspricht ca.1 kg. 1 L Volumen entspricht 1dm3 = 0,001 m3
Beide Komponenten müssen vor dem Vermengen eine Zimmertemperatur haben. Das System ist für eine Verarbeitung und Aushärtung bei Normklima von 20 – 250 C optimiert. Bei Verarbeitung ist es notwendig das Mischungsverhältnis zwischen Harz und dem Härter eingehalten wird. Das richtige Mischungsverhältnis entnehmen Sie bitte aus unserer Informationstabelle.
Die Nichteinhaltung des Mischungsverhältnisses führt zu einer unzureichenden Aushärtung. Beide Komponenten gründlich vermengen – ca. 3 min. Führen Sie den Rührstab durch Rand und Boden des Mischbehälters, da sich Material dort absetzt. Verwenden Sie solches Mischgerät, welches keine Luft ins Harz einführt. Die gründlich vermischte Mischung zunächst 30 – 60 min. stehen lassen – das sichert eine Entlüftung, danach gießt man die Flüssigkeit in eine gewünschte Form oder einen Behälter. Wenn keine Silikonform vorhanden ist, ist es notwendig ein Trennmittel oder ein Trennmittelwachs zu verwenden.
Mit zunehmender Dicke des Gussstückes steigt die Möglichkeit der Blasenbildung. Eine Aushärtung kann man mit höherer Temperatur beschleunigen – z.B. bei 500C verkürzt sich rasant die Trocknungszeit und man kann den Abguss schon nach 24 Std. aus der Form herausnehmen.
Beim Gießen von porösen Untergründen wie Holz, oder Beton ist es angebracht vorerst die Untergründe mit einer Imprägnierung auf Epoxidbasis zu grundieren – Epoxidlack. Das verhindert Einführung von Blasen. Das Gießen führen wir erst nach einer gründlichen Aushärtung von Grundierung Hahn Color Epox Imprägnierung rapid. Das System kann man mit speziellen Pigmenten einzufärben.
Zum Polieren von Epoxidharz verwenden Sie eine Polierpaste Hahn Color Nano polish
Mischungsverhältnis und Eigenschaften
|
|
Komp. A /B |
|
Mischungsverhältnis nach Gewicht |
100 / 29 |
|
Eigenschaften des System zum Vermengen |
|
|
|
Komp. A / B |
|
Mischungsverhältnis Komp. A/B nach Gewicht |
100 / 29 |
|
Viskosität bei 230C mPa.s |
254 |
|
Aussehen |
Reine Flüssigkeit |
|
Verarbeitung bei 250C |
<6 Std. |
|
Härte |
75 D Shore |
|
Maximale Ausgussdicke |
6 cm |
|
Aushärtungszeit zum herausnehmen |
Ca. 48 Std. |
ACHTUNG: Sie können maximal 15 kg der farblosen Variante auf einmal giessen. Für Pigmente nur 10Kg.
Seien Sie der Erste, der einen Beitrag über diesen Artikel schreibt.
